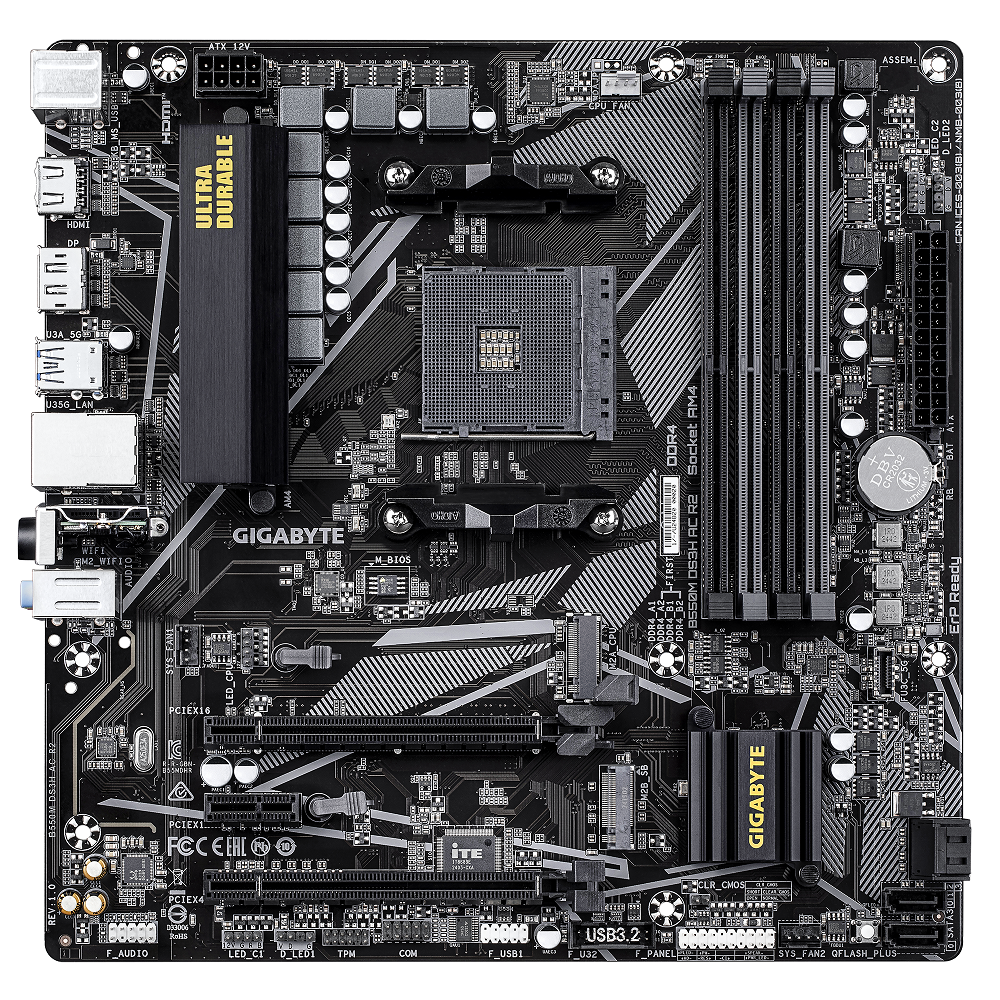

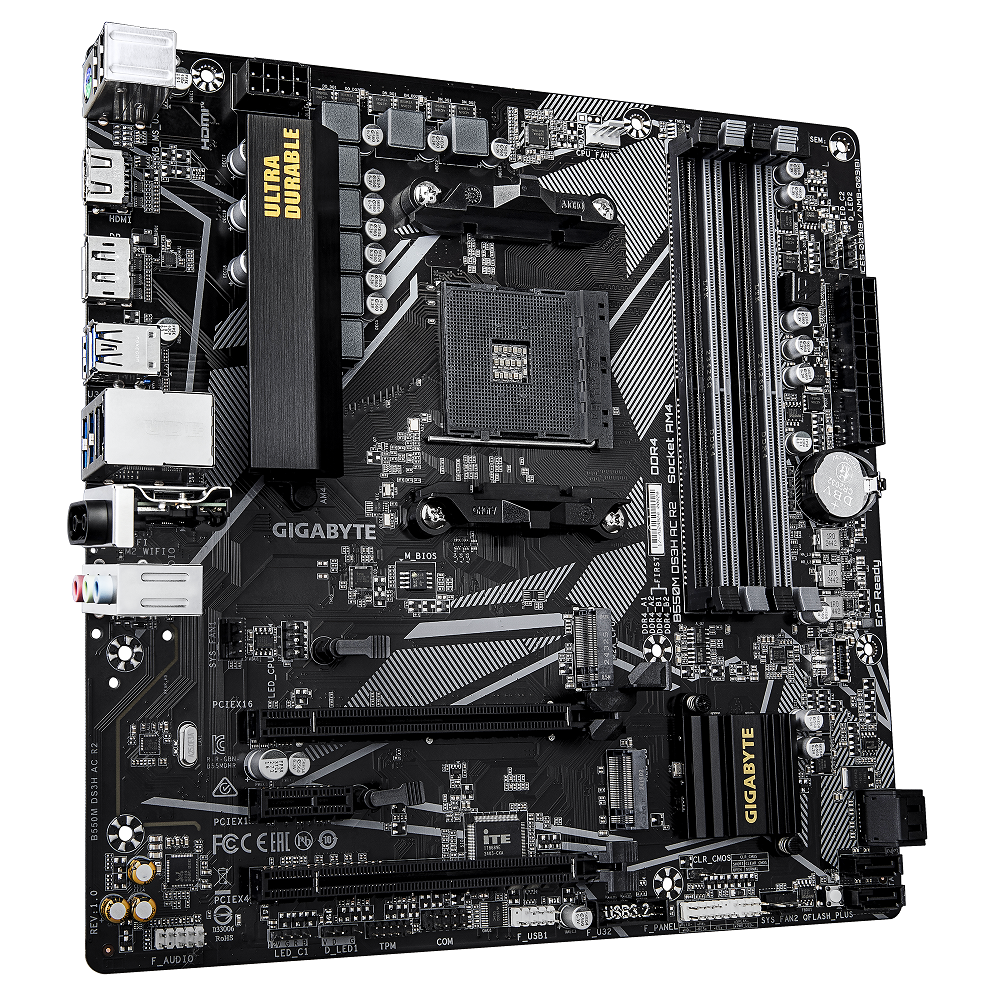

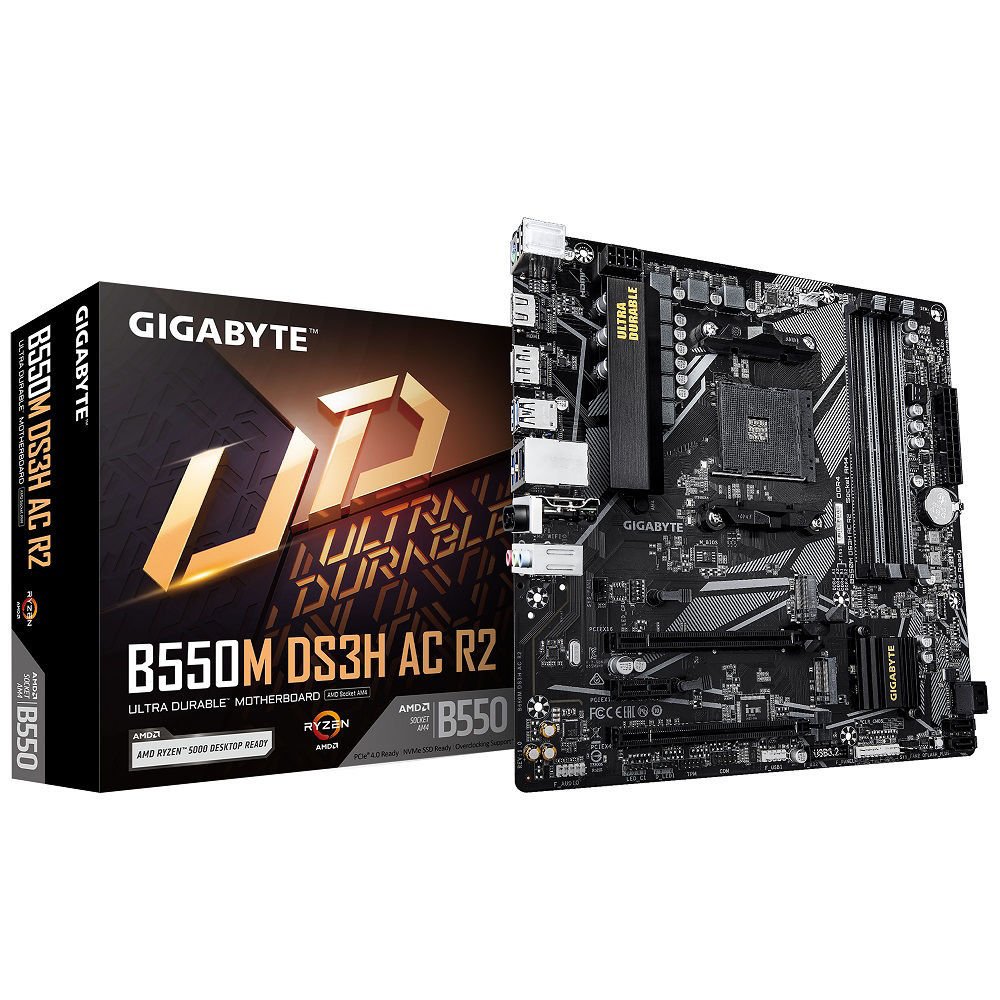

Especificaciones técnicas GIGABYTE B550M DS3H AC R2

Modelo: B550M DS3H AC R2
Marca: GIGABYTE
Chipset: AMD B550
Socket: AMD AM4
Formato: Micro-ATX
Dimensiones: 24,4 × 24,4 cm
Memoria: DDR4
Wi-Fi: Integrado

⚙️ Procesadores compatibles

Socket:

• AMD AM4

Compatible con:

• AMD Ryzen 5000 Series
• AMD Ryzen 5000 G-Series
• AMD Ryzen 4000 G-Series
• AMD Ryzen 3000 Series
• AMD Ryzen 3000 G-Series

Para modelos específicos de CPU conviene verificar la versión de BIOS requerida en la lista oficial de compatibilidad de GIGABYTE.

🧠 Memoria RAM

Tipo:

• DDR4

Slots:

• 4 × DDR4 DIMM

Capacidad máxima:

• 128GB
• Hasta 32GB por módulo

Arquitectura:

• Dual Channel

Velocidades soportadas:

• 2133 MT/s
• 2400 MT/s
• 2667 MT/s
• 2933 MT/s
• 3200 MT/s
• Hasta 4733 MT/s OC

Perfiles:

• Compatible con XMP

La velocidad máxima disponible depende del procesador, cantidad de módulos y configuración de memoria utilizada.

💾 Almacenamiento

Cuenta con 2 ranuras M.2, una característica interesante para una motherboard B550 Micro-ATX.

M.2 principal – M2A_CPU:

• M.2 2280
• SATA
• PCIe 4.0 x4/x2 con Ryzen 3000/5000 compatibles
• PCIe 3.0 x4/x2 con determinados Ryzen G

M.2 secundario – M2B_SB:

• M.2 2280
• SATA
• PCIe 3.0 x2

SATA:

• 4 × SATA 6 Gb/s

RAID:

• RAID 0
• RAID 1
• RAID 10

El soporte PCIe 4.0 del M.2 principal depende del procesador instalado.

🎮 Expansión PCI Express

Ranura principal:

• 1 × PCIe x16
• PCIe 4.0 x16 con Ryzen 3000/5000 compatibles
• PCIe 3.0 x16 con determinados Ryzen G

Ranuras adicionales:

• 1 × PCIe 3.0 x16 funcionando a x4
• 1 × PCIe 3.0 x1

La ranura principal utiliza el diseño reforzado PCIe UD Slot, orientado a mejorar la resistencia al instalar tarjetas gráficas de gran tamaño.

📡 Wi-Fi y Bluetooth

Wi-Fi:

• Wi-Fi 5
• IEEE 802.11ac
• Dual Band 2.4 GHz / 5 GHz

Módulo inalámbrico:

• Realtek RTL8821CE

Bluetooth:

• Bluetooth 5.0

Antenas:

• Conexión externa mediante sistema Wi-Fi EZ-Plug.

🌐 Red LAN

LAN:

• Realtek Gigabit Ethernet

Velocidades:

• 1 Gbps
• 100 Mbps
• 10 Mbps

🖥️ Salidas de video

Las salidas funcionan cuando se instala un procesador AMD con gráficos integrados compatible.

HDMI:

• 1 × HDMI 2.1
• Hasta 4096 × 2160 @ 60 Hz

DisplayPort:

• 1 × DisplayPort 1.4
• Hasta 5120 × 2880 @ 60 Hz
• Compatible con HDR

La resolución y disponibilidad pueden variar según el procesador instalado.

🔊 Audio

Codec:

• Realtek ALC1220

Tipo:

• High Definition Audio

Canales:

• 2 / 4 / 5.1 / 7.1 canales

Panel trasero:

• 3 conectores de audio.

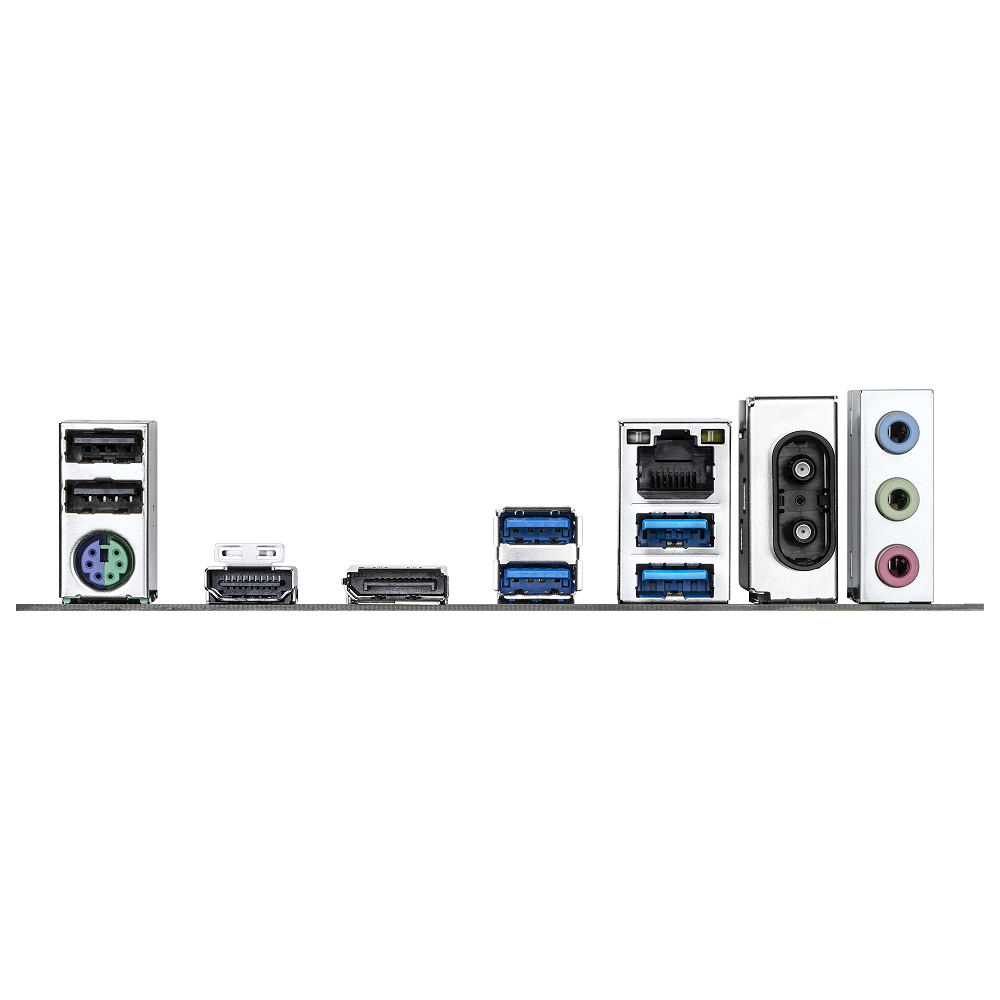

🔌 Conectividad trasera

• 1 × HDMI
• 1 × DisplayPort
• 4 × USB 3.2 Gen 1
• 2 × USB 2.0
• 1 × RJ-45 Gigabit LAN
• 2 × conexiones para antena Wi-Fi
• 3 × conectores de audio
• 1 × PS/2 para teclado/mouse

🔌 Conectividad interna

• 1 × header USB-C 3.2 Gen 1 para panel frontal
• 1 × header USB 3.2 Gen 1
• 1 × header USB 2.0
• 2 × M.2
• 4 × SATA 6 Gb/s
• 1 × CPU Fan
• 2 × System Fan
• 2 × ARGB
• 2 × RGB
• 1 × conector RGB adicional para CPU Cooler
• 1 × TPM header
• 1 × ATX 24 pines
• 1 × CPU 8 pines

⚡ Alimentación y refrigeración

Diseño VRM:

• 5+3 fases digitales

Refrigeración:

• VRM Thermal Armor Advanced
• Thermal Pad de 5 W/mK
• Smart Fan
• Monitoreo de temperatura
• Control de velocidad de ventiladores
• Alerta de sobretemperatura
• Alerta de falla de ventilador

🌈 Iluminación

RGB Fusion:

• Compatible

Headers:

• 2 × ARGB
• 2 × RGB
• Header RGB adicional para CPU Cooler

Permite conectar ventiladores, tiras LED y otros componentes RGB/ARGB compatibles.

🔧 Q-Flash Plus

Incorpora Q-Flash Plus, que facilita la actualización del BIOS. Esto resulta especialmente útil al utilizar procesadores Ryzen que puedan requerir una versión de BIOS más reciente.

Características principales

• Socket AMD AM4
• Chipset AMD B550
• Formato Micro-ATX
• Ryzen 3000 / 4000G / 5000
• 4 slots DDR4
• Hasta 128GB RAM
• Hasta DDR4-4733 OC
• Dual Channel
• XMP
• PCIe 4.0 x16
• 2 × M.2
• M.2 PCIe 4.0 x4
• 4 × SATA 6 Gb/s
• Wi-Fi 5 Dual Band
• Bluetooth 5.0
• Gigabit LAN
• HDMI 2.1
• DisplayPort 1.4
• USB-C mediante header interno
• Realtek ALC1220
• RGB Fusion
• Q-Flash Plus
• VRM 5+3 fases

Uso recomendado: Ideal para armar PC gamer, equipos de oficina, estudio, multimedia y computadoras de uso general con procesadores AMD Ryzen AM4. Su combinación de B550, PCIe 4.0, doble M.2, Wi-Fi y cuatro slots de memoria ofrece buenas posibilidades de expansión dentro de una plataforma Micro-ATX.
