Especificaciones técnicas MSI MAG A750GL PCIE5 II

Marca: MSI
Serie: MAG
Modelo: MAG A750GL PCIE5 II
Potencia: 750W
Estándar: ATX 3.1
PCI Express: PCIe 5.1
Certificación: 80 PLUS Gold
Modular: Sí, Full Modular
PFC: Activo
Voltaje de entrada: 100-240 VAC
Frecuencia: 47-63 Hz

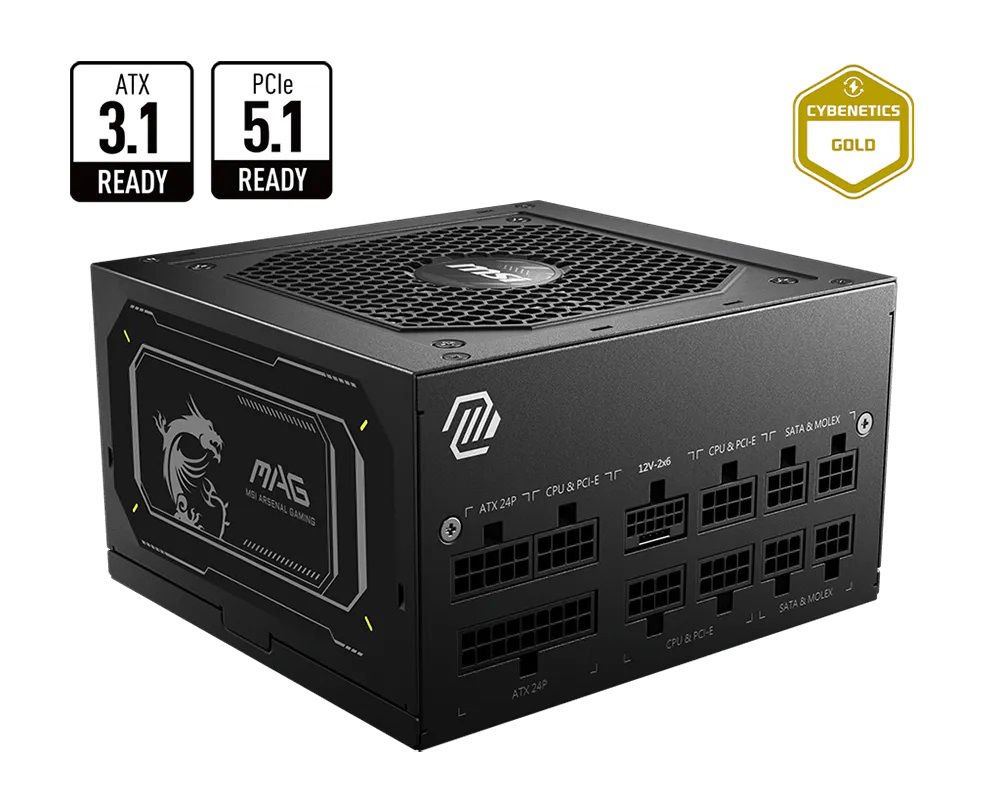

⚡ ATX 3.1

Esta versión está preparada para el estándar Intel ATX 3.1, una característica importante para configuraciones modernas con tarjetas gráficas de alto rendimiento.

La fuente está diseñada para soportar:

• Hasta 2× la potencia total durante excursiones transitorias
• Hasta 3× la excursión de potencia de GPU
• Excursión máxima especificada de 1500W durante 100 μs

Esto ayuda a mantener la estabilidad frente a picos instantáneos de consumo generados por CPU y GPU modernas.

🎮 PCIe 5.1 y conector de 16 pines

Cuenta con:

• 1 × PCIe 5.1 de 16 pines
• Potencia especificada del conector: 450W
• Cable nativo 16 pines a 16 pines
• Conector con identificación de color para facilitar una instalación correcta

MSI indica compatibilidad de esta plataforma con tarjetas gráficas NVIDIA GeForce RTX 40 y RTX 50 Series.

Importante

Sí: esta fuente es ATX 3.1. Para el catálogo conviene dejarlo explícitamente en el título y en las especificaciones.

También hay que distinguir entre ATX 3.1 y PCIe 5.1: son especificaciones relacionadas, pero no significan exactamente lo mismo.

🏆 Certificación 80 PLUS Gold

Certificación:

• 80 PLUS Gold

Eficiencia:

• Hasta aproximadamente 90%, según MSI

La mayor eficiencia ayuda a reducir energía desperdiciada en forma de calor y contribuye a un funcionamiento más eficiente del sistema.

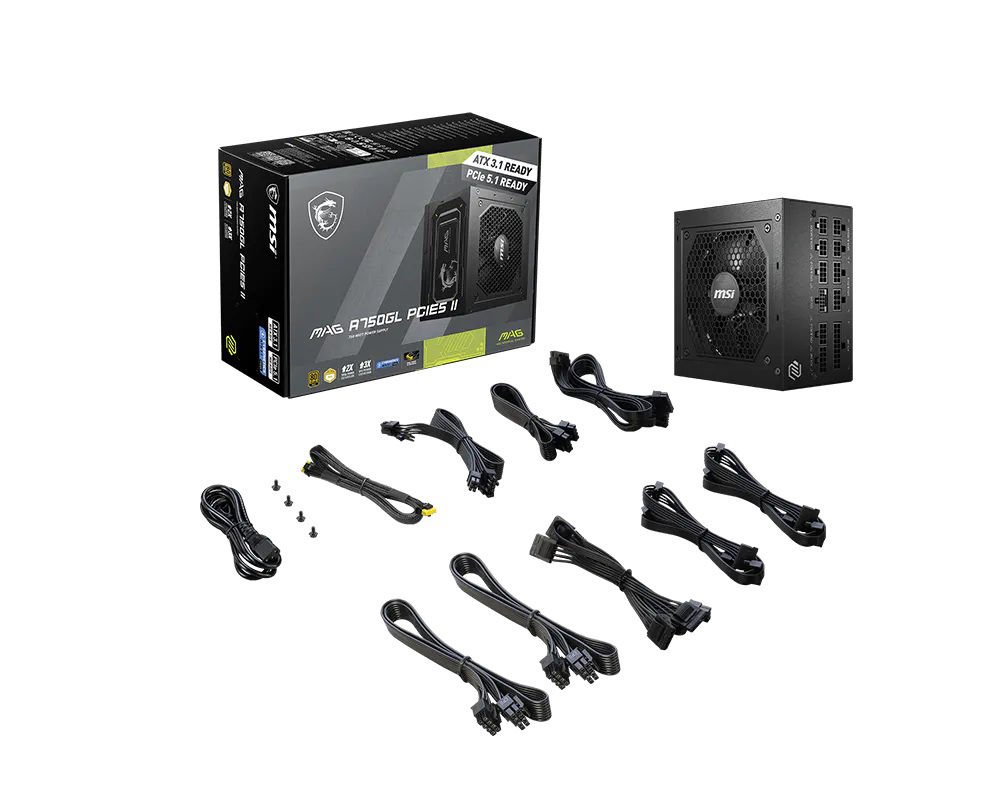

🔌 Diseño Full Modular

La MAG A750GL PCIE5 II es completamente modular, por lo que solamente es necesario conectar los cables que utiliza el equipo.

Ventajas:

• Mejor organización interna
• Menos cables innecesarios
• Mejor gestión de cables
• Instalación más limpia
• Mayor facilidad para realizar mantenimiento

Además, utiliza cables planos para facilitar el cableado dentro del gabinete.

❄️ Refrigeración

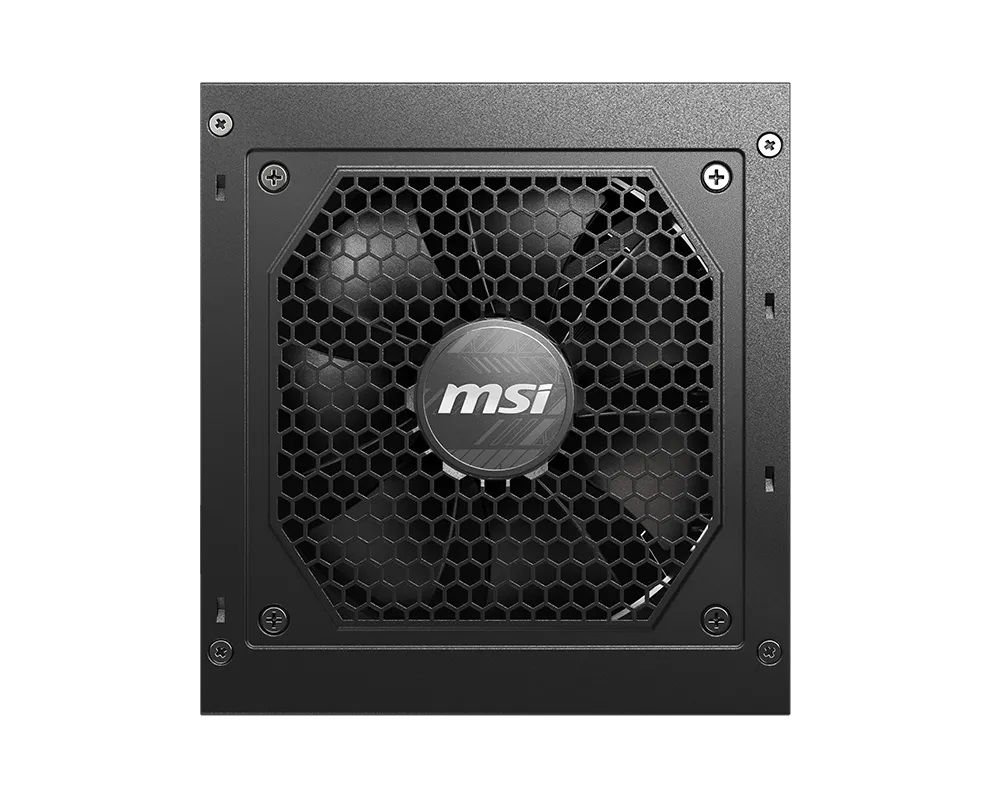

Ventilador:

• 120 mm

Rodamiento:

• Fluid Dynamic Bearing (FDB)

Este tipo de rodamiento está diseñado para ofrecer funcionamiento estable y buena durabilidad.

⚙️ Diseño interno

La fuente incorpora:

• LLC Full Bridge
• Conversión DC-DC
• PFC activo
• Riel único de +12V

Salida +12V:

• 62A
• Hasta 744W

Esta arquitectura está orientada a entregar energía estable a componentes de alto consumo como CPU y tarjetas gráficas.

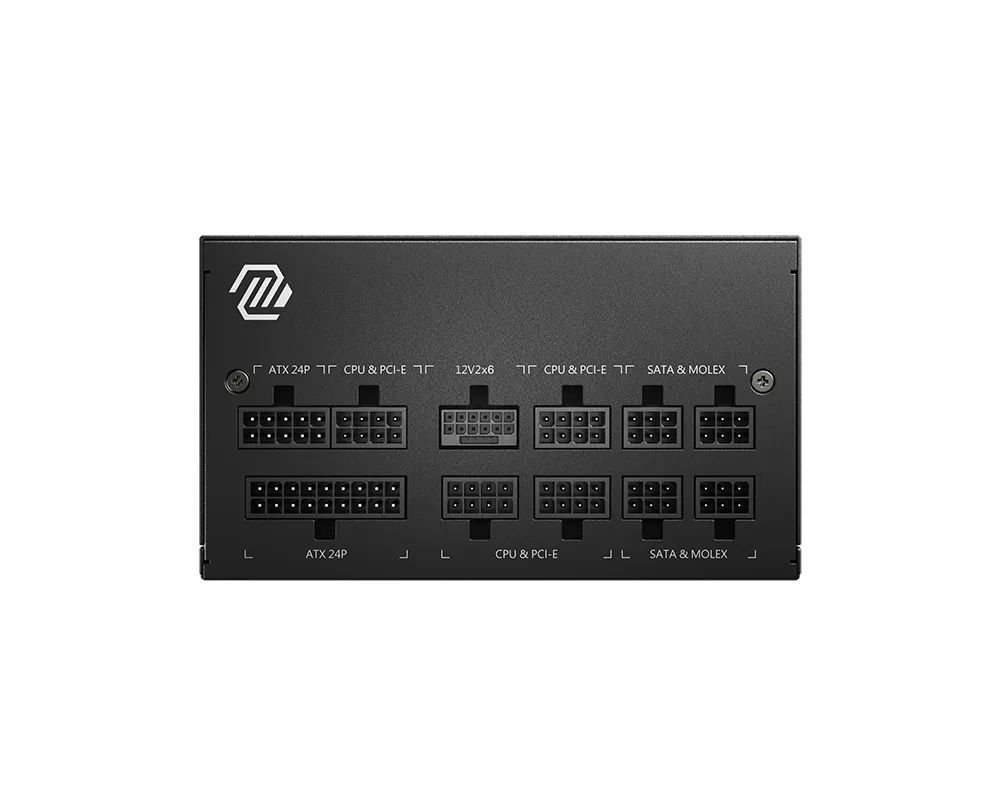

🔌 Conectores

La fuente dispone de:

• 1 × ATX 24 pines
• 2 × EPS 4+4 pines
• 1 × PCIe 5.1 16 pines de 450W
• 3 × PCIe 6+2 pines
• 8 × SATA
• 4 × Molex
• 1 × FDD

Esto permite utilizarla en configuraciones modernas con CPU que requieren alimentación EPS adicional, GPU dedicada y múltiples unidades de almacenamiento.

🛡️ Protecciones

Incluye protecciones eléctricas:

• OCP – Sobre corriente
• OVP – Sobre voltaje
• OPP – Sobre potencia
• OTP – Sobre temperatura
• SCP – Cortocircuito
• UVP – Bajo voltaje

📏 Dimensiones

Dimensiones:

• 140 × 150 × 86 mm

Su profundidad de solamente 140 mm permite una instalación relativamente sencilla incluso en gabinetes donde el espacio destinado a la fuente es limitado.

Características principales

• Potencia de 750W
• ATX 3.1
• PCIe 5.1
• Conector nativo de 16 pines
• 16 pines con capacidad especificada de 450W
• Certificación 80 PLUS Gold
• Hasta 90% de eficiencia
• Full Modular
• Cables planos
• PFC activo
• Riel único +12V
• 62A / 744W en +12V
• Excursiones de potencia de hasta 1500W
• Ventilador FDB de 120 mm
• LLC Full Bridge
• Diseño DC-DC
• 2 × EPS 4+4 pines
• 3 × PCIe 6+2 pines
• 8 × SATA
• Protecciones OCP / OVP / OPP / OTP / SCP / UVP
• Dimensiones compactas de 140 × 150 × 86 mm.

Uso recomendado: ideal para PC gamer de gama media/alta, estaciones de trabajo y configuraciones con tarjetas gráficas modernas, especialmente cuando se busca una fuente ATX 3.1, modular y con conexión PCIe de 16 pines nativa.
